通信企業氣體滅火系統氣瓶檢定標準

中國通信企業協會團體標準《通信建筑氣體滅火系統用氣瓶檢測規程》T/CAICI 21-2020，2020-5-20發布，2020-6-1實施。

《通信建筑氣體滅火系統用氣瓶檢測規程》T/CAICI 21-2020

節選

1 范圍

本規程規定了在用氣體滅火系統用氣瓶定期檢驗的基本方法和技術要求。

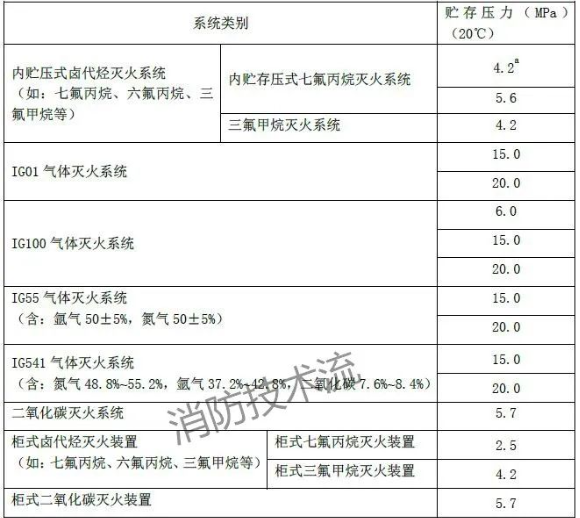

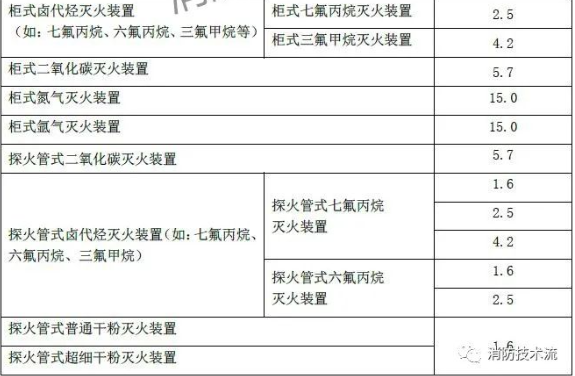

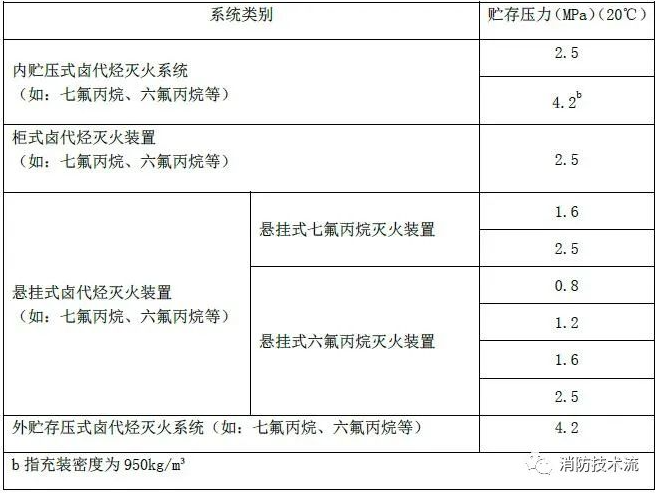

本規程適用于公稱工作壓力不大于30MPa，公稱容積0.1L~150L，用于盛裝高壓液化氣體、壓縮氣體或混合氣體并可重復充裝的鋼質無縫氣體滅火系統用氣瓶的定期檢驗及公稱工作壓力不大于10MPa，公稱容積為1L~300L，用于盛裝低壓液化氣體或混合氣體并可重復充裝的鋼質焊接氣體滅火系統用氣瓶的定期檢驗。常用氣體滅火系統分類及貯存壓力參考附錄A、附錄B。

2 規范性引用文件

下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB 5099 鋼質無縫氣瓶
GB 5100 鋼質焊接氣瓶
GB 7144 氣瓶顏色標志
GB 8335 氣瓶專用螺紋
GB 12135 氣瓶檢驗機構技術條件
GB 16669 二氧化碳滅火系統及部件通用技術條件
GB 16670 柜式氣體滅火裝置
GB 25972 氣體滅火系統及部件
GB 50263 氣體滅火系統施工及驗收規范
GB/T 8336 氣瓶專用螺紋量規
GB/T 9251 氣瓶水壓試驗方法
GB/T 10878 氣瓶錐螺紋絲錐
GB/T 12137 氣瓶氣密性試驗方法
GB/T 13004 鋼質無縫氣瓶定期檢驗與評定
GB/T 13075 鋼質焊接氣瓶定期檢驗與評定
GA 13 懸掛式滅火裝置
GA 1167 探火管式滅火裝置
NB/T 47013.2 承壓設備無損檢測 第2部分：射線檢測
NB/T 47013.4 承壓設備無損檢測 第4部分：磁粉檢測
NB/T 47013.5 承壓設備無損檢測 第5部分：滲透檢測
TSG R 0006 氣瓶安全技術監察規程
TSG Z 7001 特種設備檢驗檢測機構核準規則
NFPA 2001 清潔滅火劑滅火系統標準 第4章：檢查、維護、試驗和培訓（NFPA 2001:Standard on Clean Agent Fire Extinguishing Sysems ）
CGA C-6 壓縮氣體氣瓶外觀檢查標準 (CGA C-6: Standard for Visal Inspection of Steel Compressed Gas Cylinders )

3 設計使用年限及定期檢驗周期

3.1 設計使用年限
a) 鋼質無縫氣體滅火系統用氣瓶設計使用年限：30年；
b) 鋼質焊接氣體滅火系統用氣瓶設計使用年限：20年；
3.2 定期檢驗周期
a) 盛裝氮、惰性氣體（混合氣體）、二氧化碳及純度≥99.999%的無腐蝕性高純氣體的氣體滅火系統用氣瓶，滿5年檢驗1次；
b) 盛裝對瓶體材料能產生腐蝕作用的氣體及常與海水接觸的氣體滅火系統用氣瓶，滿2年檢驗1次；
c) 盛裝鹵代烴滅火劑（如：七氟丙烷、六氟丙烷、三氟甲烷等）的氣體滅火系統用氣瓶，滿5年后每年進行外觀檢查，滿10年檢驗1次；
d) 在使用過程中，若發現氣瓶有缺陷或?qū)ζ浒踩煽啃杂袘岩蓵r(shí)，應提前進行檢驗。
e) 庫存或停用時間超過一個檢驗周期的氣瓶，啟用前應重新進行檢驗。

4 缺陷的類別

氣體滅火系統用氣瓶在使用或定期檢驗過程中存在下列氣瓶缺陷，需提前進行定期檢驗或報廢。

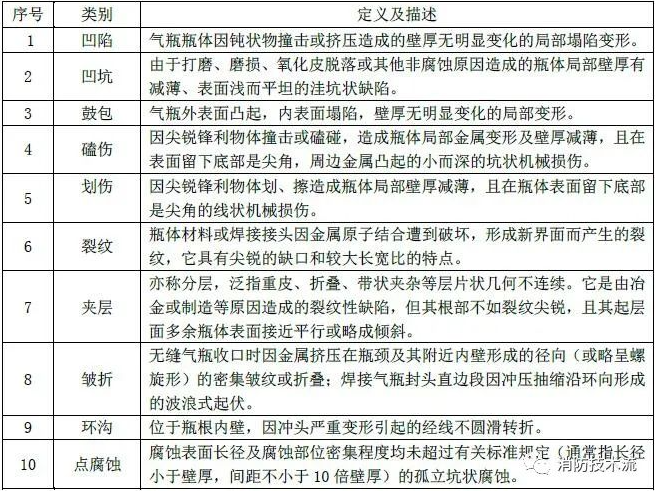

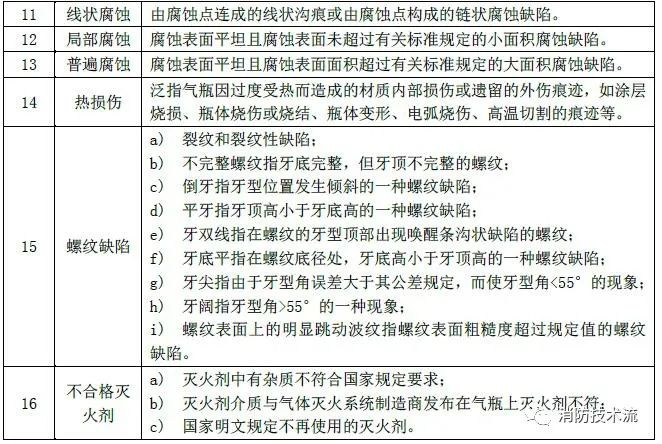

表1 缺陷的類別對照表

5 氣瓶分類

5.1 按公稱工作壓力劃分
a) 公稱工作壓力≥10MPa的氣瓶為高壓氣瓶；
b) 公稱工作壓力<10MPa的氣瓶為低壓氣瓶。
5.2 按公稱容積劃分
a) 公稱容積≤12L的氣瓶為小容積氣瓶；
b) 公稱容積>12L且≤150L的氣瓶為中容積氣瓶；
c) 公稱容積>150L的氣瓶為大容積氣瓶。

9.1 檢驗機構

承擔氣瓶定期檢驗的檢驗機構，應符合GB12135的要求，并按TSG Z7001經 特種設備安全監督管理部門核準，取得中華人民共和國特種設備檢驗檢測機構核準證。
