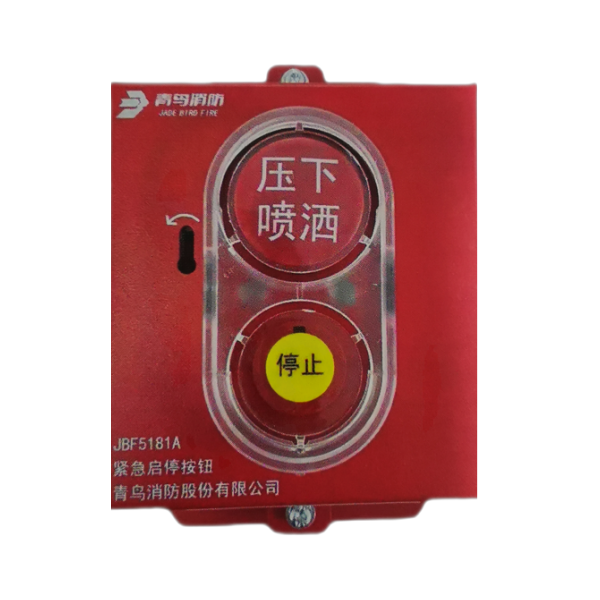

青鳥JBF5181A緊急啟停按鈕

一、青鳥JBF5181A緊急啟停按鈕概述

　　青鳥JBF5181A緊急啟停按鈕專用于氣體滅火控制系統，使用無極性兩總線回路，并將現場使用狀態發送給氣體滅火控制器。需要配合青鳥消防公司JBF-FHH1或JBF-FHH2防護盒使用，不能直接裝在86盒上。

二、青鳥JBF5181A緊急啟停按鈕安裝接線說明

　　安裝說明：

　　1.取下固定螺絲，將盒體與底座分離。

　　2.用螺釘將底座固定在墻內預埋盒或明裝接線盒上。

　　3.按接線示意圖連接好總線。

　　4.將JBF-FHH1或JBF-FHH2防護盒固定在86盒上。

　　5.將盒體上部緊扣底座上部，再將A處固定螺絲擰緊即可。

　　接線說明：

　　1.本按鈕屬于編址現場設備，采用無極性兩總線回路，同一分區滅火分區可以接單個或多個啟停按鈕。

　　2.采用RVS1.5mm雙絞線連接到總線回路，對應L1,L2端子標識連接到無極性兩總線回路上。

三、青鳥JBF5181A緊急啟停按鈕使用說明

　　1.使用編碼器對設備進行編碼，編址范圍1-79，一路總線回路中最多可掛接6個緊急啟停按鈕。

　　2.按接線示意圖連接總線，使用氣體滅火控制器對本按鈕進行注冊。

　　3.通過氣體滅火控制器檢查注冊成功與否，及設備是否運行正常。

　　4.壓碎“壓下噴灑”透明罩，按下“壓下噴灑”按鈕，左側紅燈亮，表示噴灑啟動按鈕處于按下狀態。

　　5.壓碎“停止”透明罩，按下“停止”按鈕，右側綠燈亮，表示噴灑停止按鈕處于按下狀態。

　　6.啟動后復位：在產品左側開有鑰匙孔。用復位專用鑰匙插入鑰匙孔內，按圖示方向旋轉45°，即可復位。

四、青鳥JBF5181A緊急啟停按鈕技術參數

型號	JBF5181A
名稱	緊急啟停按鈕
品牌	青鳥消防
額定電壓	DC（19~28V）
適用溫度	-10℃~+55℃
外形尺寸	114×82×48mm
