青鳥消防氣體滅火控制系統接線圖

　　青鳥消防的氣體滅火控制器可分為兩大類，一類可帶載報警回路，另一類不可帶載報警回路。

　　◆JB-QB-JBF5014火災報警控制器（聯動型）氣體滅火控制器：

　　控制器采用壁掛式安裝方式，可帶載2條報警回路，自帶6路專線聯動，能完成2個區的氣體滅火聯動控制；

　　◆JBF5015/5016氣體滅火控制器：

　　控制器采用壁掛式安裝方式，分別能完成4個區/2個區的氣體滅火聯動控制，不可帶載報警回路。

青鳥消防氣體滅火控制系統主要設備

　　點型光電感煙探測器、點型感溫火災探測器（A2R）、輸入模塊、輸入/輸出模塊、火災聲光警報器、氣體釋放報警器、消防警鈴、手自動轉換盒、緊急啟停按鈕、氣溶膠滅火裝置控制盒等。

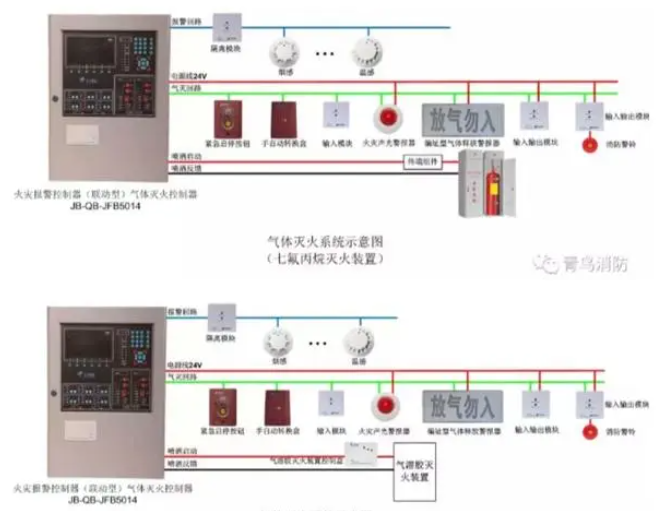

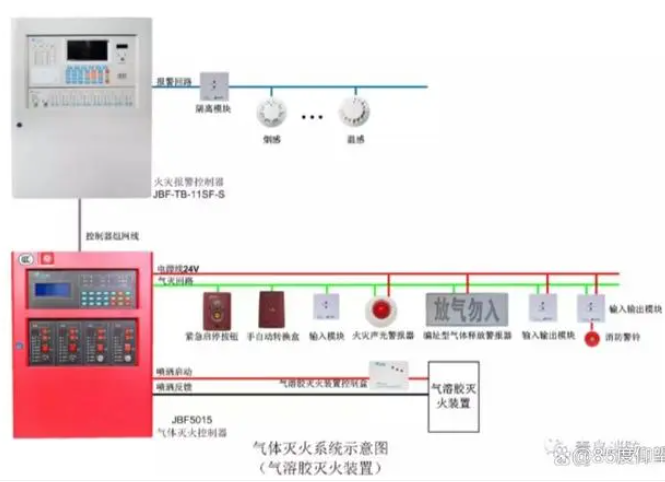

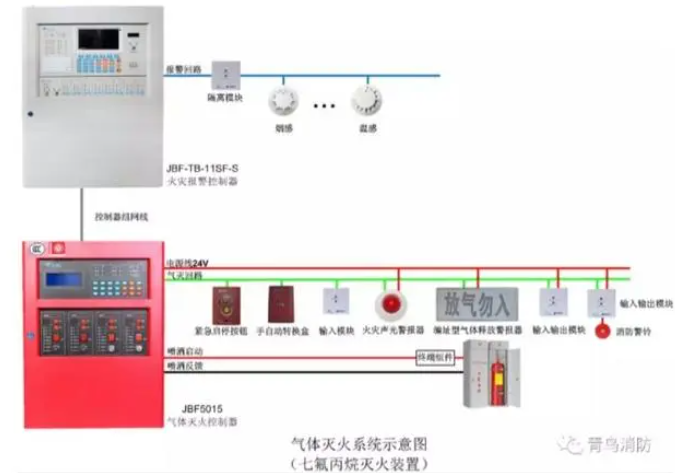

01氣體滅火系統示意圖
