1、火災報警控制系統

是以實現火災早期探測和報警、向各類消防設備發出控制信號并接受、顯示設備反饋信號，進而實現預定消防功能為基本任務的一種自動消防設施。

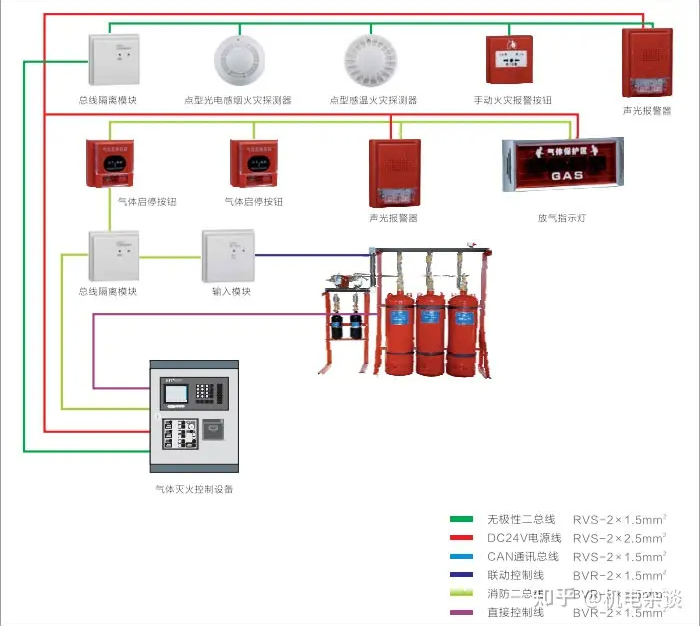

2、氣體滅火控制系統

專用于氣體滅火裝置的消防聯動控制，融監控報警、自動控制為一體的控制器。

系統由氣體滅火控制器、火災聲光報警器、氣體噴灑指示燈、緊急啟停按鈕、手自動轉開關等組成。氣體滅火控制器獨立成系統，也可與火災報警控制器聯網，接收其火災報警聯動信號。

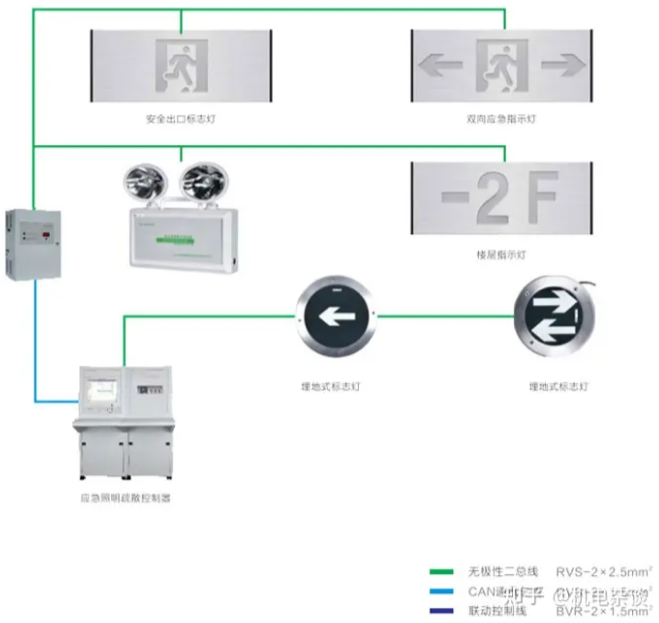

3、消防照明疏散系統

是為人員疏散、消防作業提供照明和疏散指示的系統，系統采用集中控制、集中供電、網絡信息化的監控管理。

系統由應急照明控制器、應急照明電源、應急照明和指示燈具等組成。

系統根據火災位置信息，利用軟件計算火災疏散方案，控制燈具改變指示方向，形成光源導向，引導建筑內人員的快速、準確、安全疏散。

4、防火門監控系統

用于監控防火門的工作狀態，監視或反饋防火門的開閉，關閉或釋放常開防火門的監控系統。

系統由防火門監控器、監控模塊、門磁開關、電磁閉門器、電磁釋放器等部分或全部設備組成。有效解決了建筑中防火門通道即能便于出入，又可起到安全疏散、防火隔煙的作用。

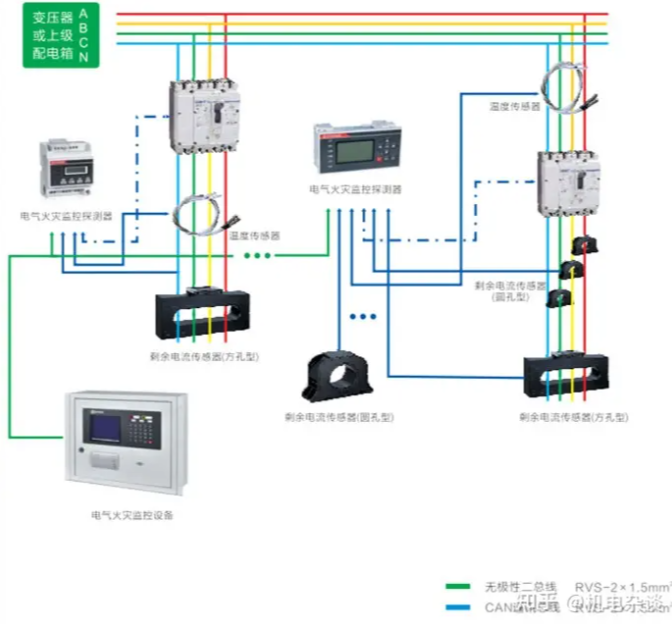

5、電氣火災監控系統

用于監控保護電氣線路，當電氣線路中的剩余電流、溫度、過載等電氣火災危險參數超過報警設定值時，發出報警信號。

系統由電氣火災監控設備、剩余電流式電氣火災監控探測器、測溫式電氣火災監控探測等組成。是現代建筑實現有效電氣火災的早期探測和預警，避免電氣火災發生的不可或缺的系統設備。

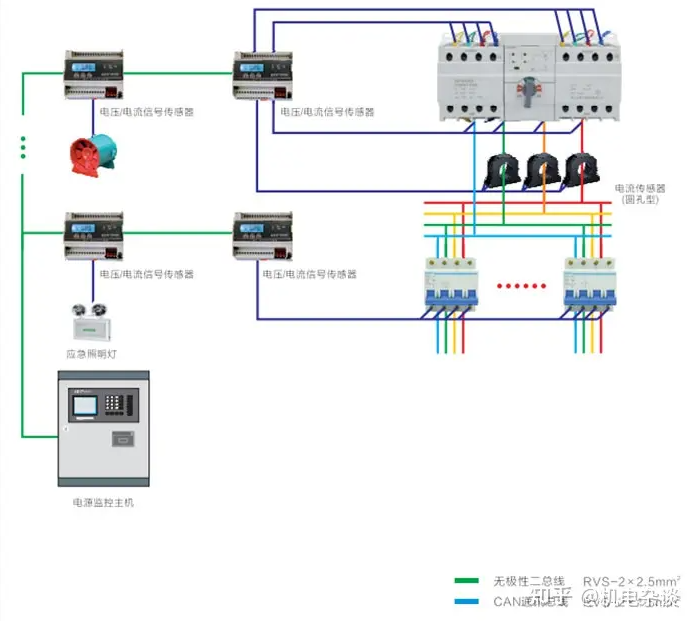

6、消防電源監控系統

用于監控消防設備電源工作狀態，在電源發生供電中斷、過壓、欠壓、過流、缺相等故障時能發出警報信號的監控系統。

系統由消防設備電源狀態監控器、電壓傳感器、電流傳感器、電壓或電流傳感器等部分或全部設備組成。避免發生由消防設備電源故障而無法使用的危機情況，是建筑消防聯動設備電源供電良好運行的保障。
